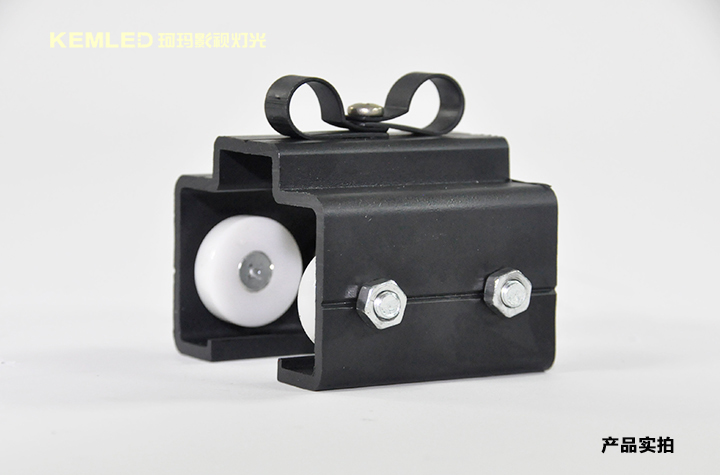

電纜滑車

 又稱電線滑車、線纜滑車，是演播室燈光工程中必不可少的工程配件。演播室燈具使用軌道安裝方式時，電纜滑車用于固定電源線和信號線，避免線纜雜亂，同時可以在鋁合金軌道上左右滑動。KEMLED 珂瑪電纜滑車其材質為鑄鋼材質，結實耐用，承重力強；滑輪部分使用的是ABS工程塑料，滑動時無噪音，輕巧。

1、結構設計描述：滑車體+高強度尼龍軸承+連接軸+鑰匙環

2、滑車體材料為高強度鋁合金（6063-T3）控制的型材，顏色為鋁合金本色。具有造型簡潔，自重輕、滑動順暢等特點。

3、安全性能好，滑車體和高強度軸承連接后，螺母一端采用永久性鉚接方法，用不脫口；滑車體型材的特殊結構設計，使滑車不可能脫離軌道，能絕對保證室內人員的安全。

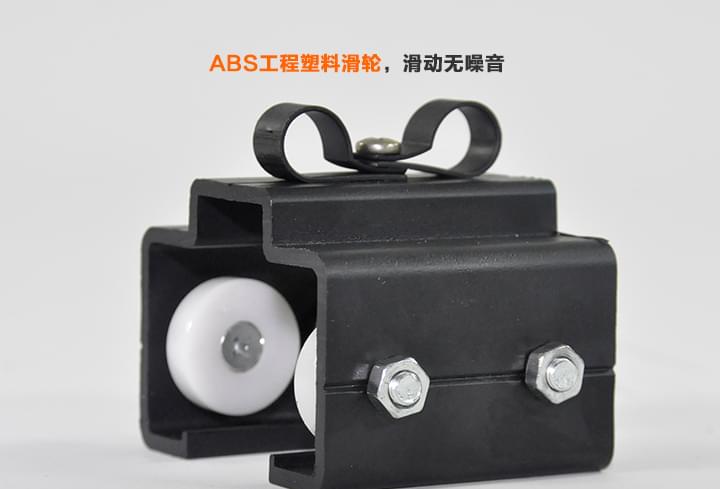

4、所有軸承、外鑲塑料尼龍，大大減少了滑車移動時和軌道摩擦所產生的噪聲。

5、功能：主要用來固定電纜，在電纜從電纜線槽到燈具直接根據需要更多點布置，使演播室內部更加整潔，各種滑車在滑動時也更加順暢。

6、適用于各類中、小型新聞演播室、攝影室等場所。

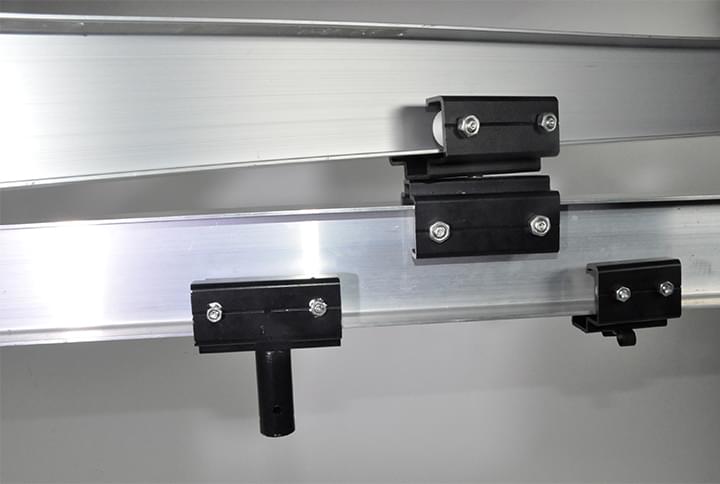

安裝方法：

1、固定軌固定于房間頂部；

2、滑動軌使用萬向器與固定軌鏈接；

3、電纜滑車安裝與滑動軌上；

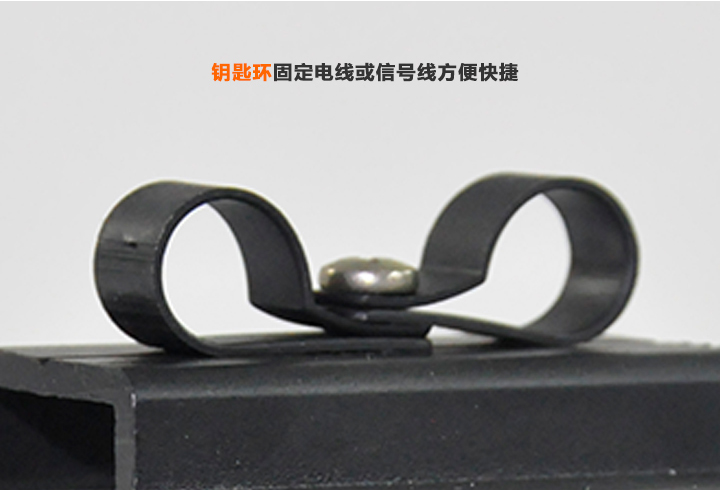

4、電源線和信號線穿過電纜滑車鑰匙環。

PS：電纜滑車與燈具滑車數量比通常為1.5：1:1。

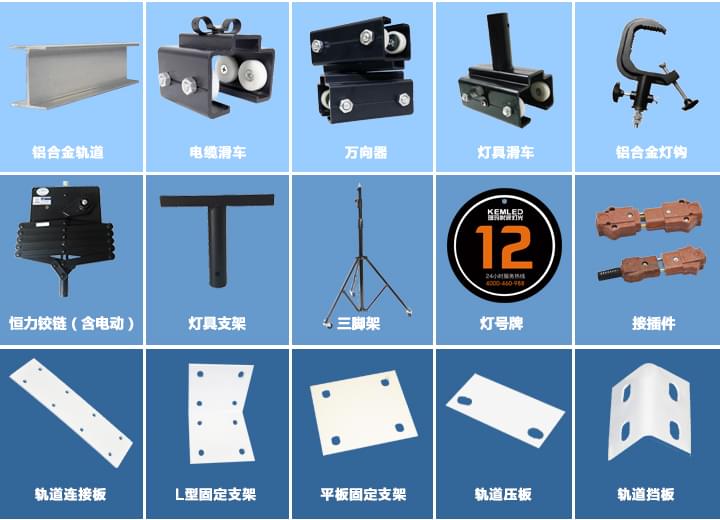

方管固定支架：用于承托鋁合金軌道和和燈具，其材質為鑄鋼，尺寸為長15cm×寬15cm×高7cm，鑄鋼厚度為0.5cm，結實耐用，承重能力強，單個承重50-100KG 四個承重在500-600KG。

鋁合金軌道：高品質路型材，經過氧化鍍膜，實現每路燈光前后、左右移用，規格：60×80×5MM,可吊掛恒力吊桿、萬向器、燈具滑車、電纜滑車等承重滑動設備。多點承重，單點可承重80kg。

軌道壓板：鑄鋼材質，用于固定軌道,與方管固定支架搭配使用，長15cm×寬7cm×厚0.5。

方管延長管：用于連接上下兩個方管固定支架，長度根據房間層高選擇，最長長度為3米，材質為0.5mm厚度的鑄鋼，承重能力強。

萬向器：鑄鋼和鋁合金材質，輪子由純鋼打造。用于吊掛滑動軌道、讓軌道實現前后、左右移用及各方向的轉動。

燈具滑車：其材質使用3.5mm鑄鐵，結實耐用，承重能力強（20KG）；輪子為ABS工程塑料，平滑無噪音。用于吊掛燈具，使燈具在軌道上滑動。

電纜滑車：其材質使用3mm鑄鐵，結實耐用，承重能力強（5KG）；輪子為ABS工程塑料，平滑無噪音。用于吊掛電纜，使電纜在軌道上滑動。

燈具支架：鑄鐵材質，承重30KG；分固定長度和可伸縮長度，可根據現場情況選擇。

鋁合金燈鉤：鋁合金材質，結實耐用，承重能力強（30—60KG）；分為燈具燈鉤（帶絲）和恒力鉸鏈燈鉤（帶柱）。

恒力鉸鏈：優質鋁型材，進口合金彈簧鋼，經久耐用。通過燈具滑車連接到鋁合金軌道上，實現懸吊燈具，可使燈具上下拉伸。可承重2-15Kg，有遙控電動伸展和手動拉伸兩種類型可選。長度1/1.5/2/2.5/3/3.5/4/4.5/5米可選。

軌道防撞板：使用ABS材質，強度高、韌性好。其作用是防止軌道上的燈具滑落，安裝在鋁合金軌道兩頭，使用6×30的螺絲固定。

軌道線夾：其材質為ABS材質，強度高、韌性好，輕輕一壓即可卡住，固定線纜，走線美觀。

燈號牌：優質雙色板，表示燈的數量以及位置，尺寸：15cm×15cm。

調光桿：不銹鋼，滑動軌道以及滑動燈具，尺寸：2/3/4/m。

三腳架、地燈支架：鑄鐵材質帶輪，承重20-30KG。地面低點承托燈具。

備注：另還有專業電纜線提供以及其他演播室所需設備和材料 如：影視藍箱漆、綠箱漆、幕布、演播桌、非編操作臺、調光臺、硅箱、吸聲材料等一系列相關產品和設備，只有你想不到的，沒有我們做不到的，一切盡在珂瑪影視燈光。
