虛擬演播室系統是現代計算機圖形處理技術與傳統色鍵摳像技術相結合的產物，它可以把現場視頻與計算機生成的場景影像，按照一定的透視關系實時無縫的進行合成，虛擬出真實演員置身于虛擬場景中的畫面輸出，以滿足人們不斷提高的欣賞要求。在虛擬演播室中，藍箱是主持人活動的實際場景，及虛擬制作的根本依據。藍箱的好壞會對后期的虛擬制作工作產生非常大的影響，導致?lián)赶癫桓蓛?、或者畫面偏綠的現象，嚴重影響到工作。下面，武漢珂瑪影視燈光為大家分享一些演播室藍箱設計與施工的心得與經驗，分享人——陳志鵬，武漢珂瑪影視燈光總工程師，13年行業經驗，指導施工300多個演播室藍箱。

【KEMLED】總工程師——陳志鵬

一、演播室藍箱要求：

1、演播室空間

  演播室分為一室多用，即在同一個演播室中布置有多個演播場景，那么在設計藍箱時就要充分考慮其他場景的位置和燈光布置了，不同場景之間不能相互影響，也不能使節目的質量下降或出現穿幫現象；如果演播室是一室一用，只布置一個虛擬場景，那么久只需考慮虛擬場景的設計與布置了，所以建議選擇面積合適的小演播室做虛擬演播室。

2、藍箱形狀

  藍箱的形狀主要有三種：一墻一底“L”型藍箱，對應單個攝像機正面機位；兩墻一底扇型藍箱，對應兩臺攝像機左右兩個機位；三墻一底“U”型藍箱，對應三臺攝像機左、右、前三個機位。

3、藍箱大小

  設計藍箱的大小，需結合攝像機的機位，藍箱的大小要能夠滿足攝像機的推位搖移的范圍要求，不能過小而限制鏡頭的活動，也不能盲目加大藍箱面積而導致造價的大幅度提高。新聞及小型訪談?lì)惖墓?jié)目，主持人的位置基本固定，錄制時鏡頭較為簡單，無需推拉搖移，藍箱只需顧及到全景不穿幫即可，藍箱大小較??；如果節目中主持人來回走動，且鏡頭的推拉搖移較多，變化較大，這就要求藍箱要相對較大，給出足夠的鏡頭活動空間。

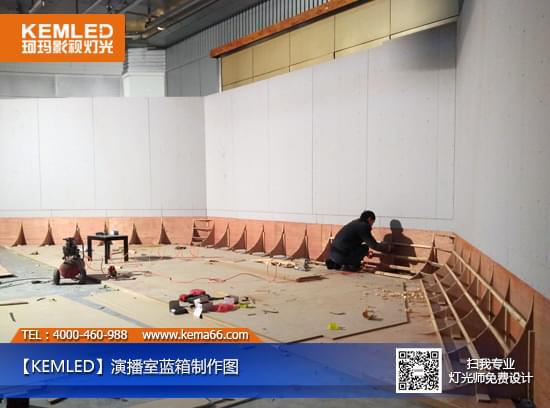

【KEMLED】演播室藍箱制作圖

二、藍箱制作要求

1、藍箱設計

  以一個80㎡（8×10×4m）的演播室為例，設計一個三墻一底的“U型”藍箱，尺寸為寬7m×深3.5m×高3.2m。藍箱三個立面與底面的夾角應大于90度，通常為100度左右，能夠有效減少反射到主持人身上的藍光（綠光），避免摳像不干凈；立面與立面，立面與底面連接處，采用弧形過度，能夠有效避免相鄰面的相互反射，出現明暗差異的情況；藍箱底面不宜太小，深度3m以上為宜，避免前景的面光形成的陰影打在立面上。

2、藍箱選材及制作

  目前國內藍箱材料主要為木料，其優點是價格便宜，僅為玻璃鋼藍箱成本的1/4，制作簡單，對技術要求較低；其缺點是需要進行防火、防變形等預處理工作，施工周期較長。

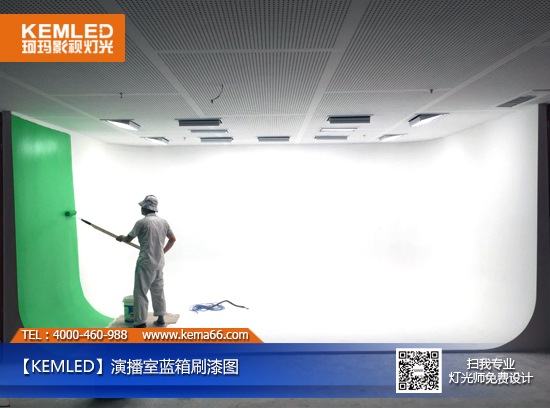

【KEMLED】演播室藍箱刷漆圖

三、材料預處理

木質藍箱，在制作前需對木料進行防火、防變形預處理。

  防變形處理：普通木料中含有大量水分（含水率約在25%-30%之間），在水分經過一段時間揮發掉之后，木料就會產生變形甚至開裂，導致制成品損壞或無法使用。木料防變形處理主要是脫水處理，將含水量較高的木料放入烘干房中，高溫使大部分水分從木料中揮發，使木料含水率降低到10%左右。經這種方法處理后的木料的變形量極小，不會導致開裂等嚴重后果。

防火處理：主要有兩種，第一種是在木料上淋刷阻燃劑，但此方法只能在木料表面形成阻燃層，如果在施工過程中對木料表面進行加工，就會破壞阻燃層；第二種是將木料直接放入阻燃劑中進行充分浸泡，從而達到整體阻燃效果。

注：阻燃劑中含有一定水分，所以先對木料進行防火處理，再進行防變形處理，這樣就能將木料在防火處理過程中所吸收的水分和木料本身原有水分一起排出。

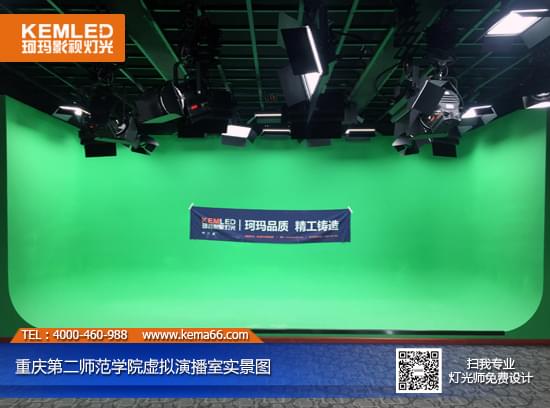

【KEMLED】重慶第二師范學院虛擬演播室實景圖

四、藍箱施工

藍箱施工周期一般在15天左右，制作虛擬藍箱有幾個重要過程：

1、框架制作：藍箱框架制作通常需要3至4天。

2、箱體處理：主要包括刮灰，粘繃帶，刮膩?zhàn)踊覂杀?，打磨，需?至4天。

3、刷影視漆：藍箱刷漆是刷2遍，一遍底漆，二遍面漆，需要3至4天。

五、燈光布置

  對虛擬演播室來說燈光是最困難可又是最重要的問題之一，需要專業的燈光設計師來設計，和經驗豐富的調光師調光。

  針對虛擬演播室多機位的特點，為了使攝象機在各個角度摳出的圖像都不會出現"摳透"或者有"藍邊"現象，藍箱背景布光需要非常均勻。藍箱的墻面和底面的色調要一致，如果色調不一致，那么最后合成的圖象就會發現虛擬的地板圖象和背景圖象相比顯得偏黃，造成整個場景的色溫不均勻。因此，虛擬演播室的布光越均勻，摳像效果越好，人物在地面的影子就越飽滿和真實。在虛擬演播室里，播音員的主光、輔助光、輪廓光需要單獨布置。并要使人物光和環境光之間有合適的光比，使人物在能保證最佳還原的同時，并和場景很好的融合在一起。

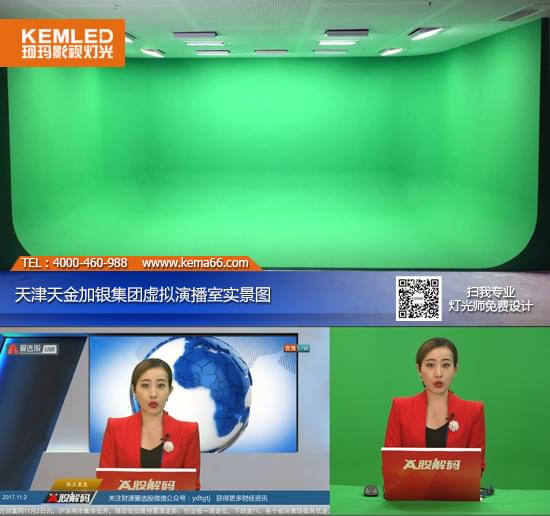

【KEMLED】藍箱摳像效果展示圖

六、影視漆

藍箱影視專用漆為標準電視系統專門研制的高敏感對比度要求的影視顏漆，采用乙烯丙酸原料，使用方便，無須調和，直接是用于各種表面。

目前、使用廣泛的為Rosco 的 DigiComp HD 影視漆，該涂料為水性，采用水稀釋，施工采用噴漆，滾筒，弧形使用羊毛刷處理。

Rosco 的 DigiComp HD 影視漆從罐里取出后即可直接使用，噴涂?jī)蓪雍缶湍軐?shí)現均勻覆蓋。 DigiComp HD 可用于大部分多孔表面，包括：木頭、墻板、石膏灰膠紙夾板、石膏和混凝土。 建議在使用 DigiComp HD 影視漆之前對表面進行適當清理和準備，并噴涂底漆。 未噴涂底漆的表面可能導致顏色覆蓋不均。

Rosco 摳像漆都具備非常平整的漆面，這意味著漆面完全不存在反光或閃光。 值得注意的是五金店普通漆的“平”漆面在進行攝像打光時存在一定反光，而 Rosco 摳像漆則不存在此問題。 這點很重要，因?yàn)榫G色屏幕上的反光或閃光在鏡頭中會變成白色或黃色（而非綠色），這樣會破壞摳像效果。

刷漆前：藍箱需要刷兩遍亞光白色底漆。（建議使用立邦、多樂士、華潤等品牌底漆）

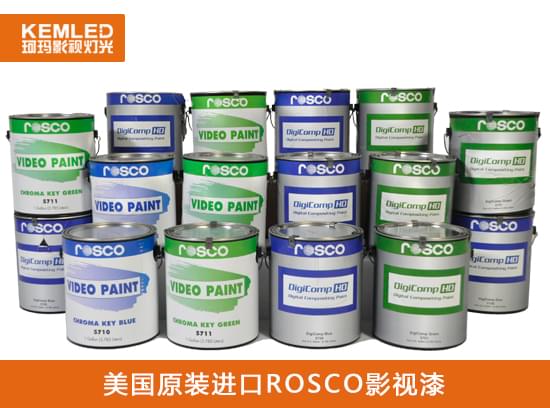

【KEMLED】ROSCO影視漆圖

七、疑問解答

1、話筒線

建議選擇無線話筒，如果使用有線話筒，則需提前使用影視漆將話筒線漆藍（綠），與藍箱顏色一致，避免因話筒線影響摳像效果；

2、道具

合理使用道具能夠豐富制作手段，提供更多創意空間，但道具應以輕巧為主，可以使用泡沫塑料一次成型，然后上漆，不僅重量輕，而且造價低，制作方便；

3、藍/綠色選擇

選擇藍色：一是藍色能更好地保護人體的皮膚顏色；其次，物體周圍的藍邊弱色調沒有綠邊弱色調顯眼；三是演員們?cè)谒{(lán)色環境中工作要比綠或紅色環境中愉快。但藍色不能擁有歐洲人摳像，因有部分歐洲人研究為藍色。

選擇綠色：使用綠漆搭配LED演播室燈具拍攝，相對藍漆，其視頻畫面顏色更加鮮艷。

4、高清/標清選擇

選擇高清漆或標清漆主要是由所使用的設備所決定的，高清設備必須使用高清漆，標清設備既可以使用標清漆也可以使用高清漆。
